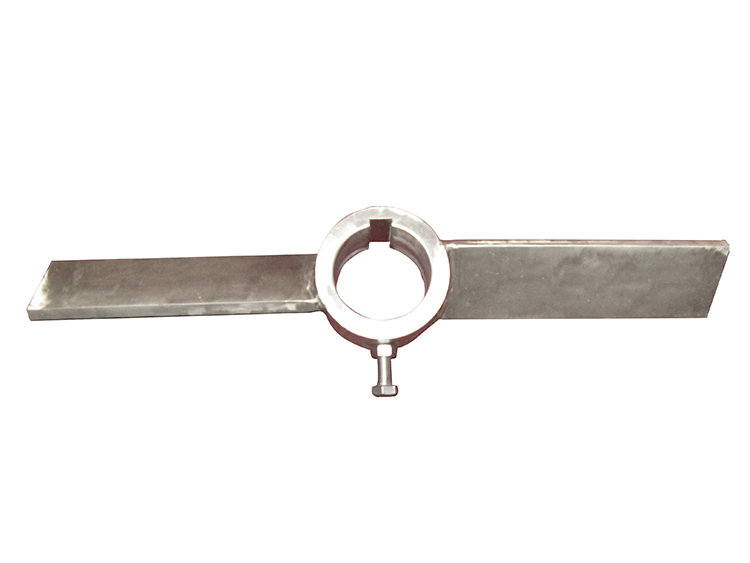

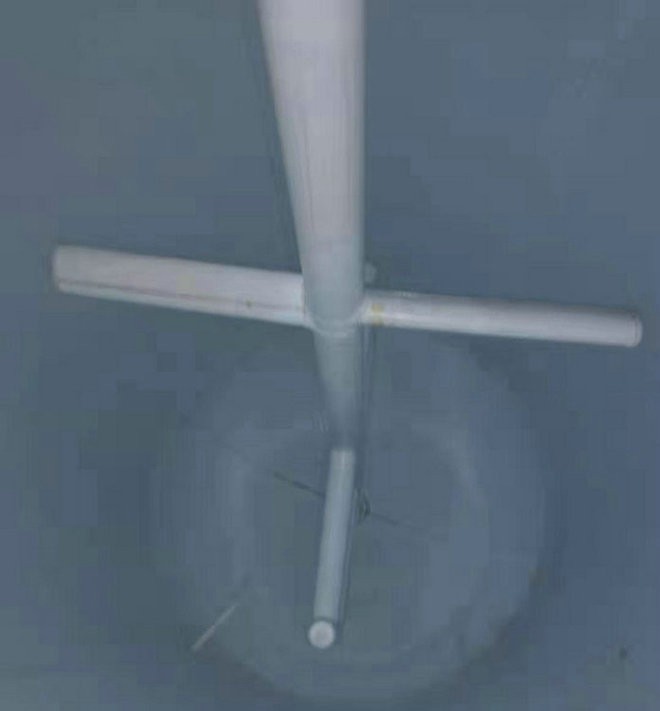

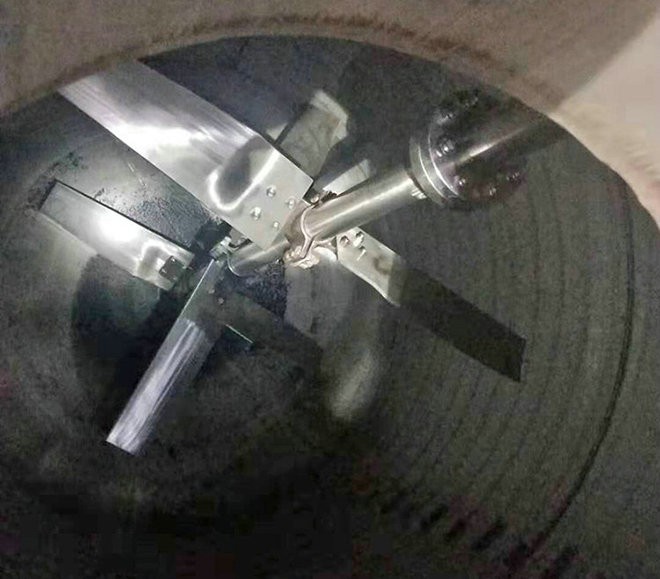

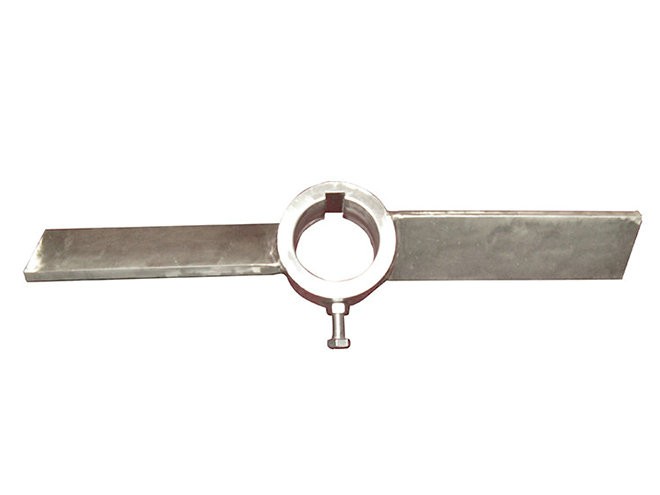

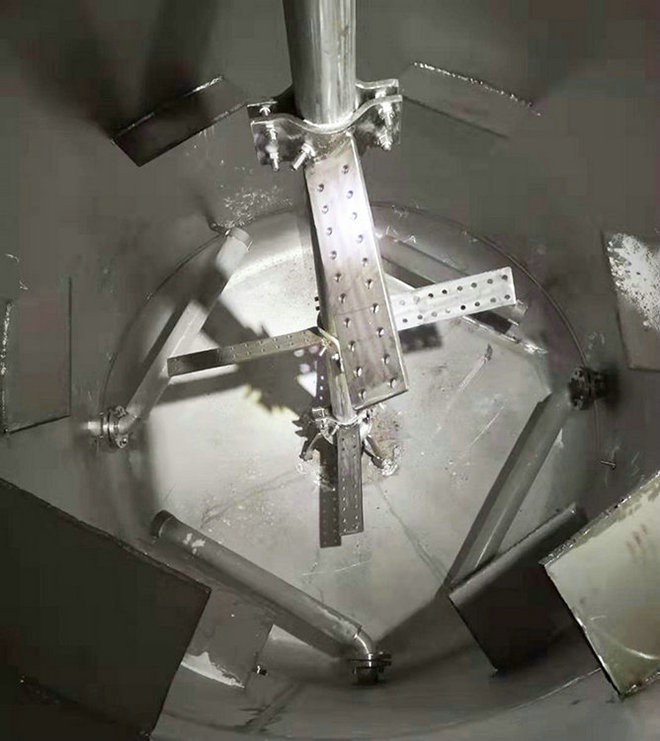

它是一種結構比較簡單的設備,它的糖心VLOG官网观看部件是兩片葉片,它根據葉片的形狀特點不同又可以分為平槳式糖心VLOG官网观看器和斜槳式糖心VLOG官网观看器。平槳式糖心VLOG官网观看器產生的是徑向力,斜槳式糖心VLOG官网观看器產生的是軸向力。槳式糖心VLOG官网观看器適用於低粘稠度的液體、懸浮液及溶解液糖心VLOG官网观看。
糖心VLOG官网观看裝置的設計選型與糖心VLOG官网观看作業目的緊密結合。各種不同的糖心VLOG官网观看過程需要由不同的糖心VLOG官网观看裝置運行來實現,在設計選型時首先要根據工藝對糖心VLOG官网观看作業的目的和要求,確定糖心VLOG官网观看器型式、電動機功率、糖心VLOG官网观看速度,然後選擇減速機、機架、糖心VLOG官网观看軸、軸封等各部件。共具體步驟方法如下:
1.按照工藝條件、糖心VLOG官网观看目的和要求,選擇糖心VLOG官网观看器型式,選擇糖心VLOG官网观看器型式時應充分掌握糖心VLOG官网观看器的動力特性和糖心VLOG官网观看器在糖心VLOG官网观看過程中所產生的流動狀態與各種糖心VLOG官网观看目的的因果關係。
2.按照所確定的糖心VLOG官网观看器型式及糖心VLOG官网观看器在糖心VLOG官网观看過程中所產生的流動狀態,工藝對糖心VLOG官网观看混合時間、沉降速度、分散度的控製要求,通過實驗手段和計算機模擬設計,確定電動機功率、糖心VLOG官网观看速度、糖心VLOG官网观看器直徑。
3.按照電動機功率、糖心VLOG官网观看轉速及工藝條件,從減速機選型表中選擇確定減速機機型。如果按照實際工作扭矩來選擇減速機,則實際工作扭矩應小於減速機許用扭矩。
4.按照減速機的輸出軸頭d和糖心VLOG官网观看軸係支承方式選擇與d相同型號規格的機架、聯軸器
5.按照機架糖心VLOG官网观看軸頭do尺寸、安裝容納空間及工作壓力、工作溫度選擇軸封型式
6.按照安裝形式和結構要求,設計選擇糖心VLOG官网观看軸結構型式,並校檢其強度、剛度。
如按剛性軸設計,在滿足強度條件下n/nk≤0.7
如按柔性軸設計,在滿足強度條件下n/nk>=1.3
7.按照機架的公稱心寸DN、糖心VLOG官网观看軸的擱軸型式及壓力等級、選擇安裝底蓋、凸緣底座或凸緣法蘭
8.按照支承和抗振條件,確定是否配置輔助支承。
在以上選型過程中,糖心VLOG官网观看裝置的組合、配置可參考(糖心VLOG官网观看裝置設計選擇流程示意圖),配置過程中各部件之間連接關鍵尺寸是軸頭尺寸,軸頭尺寸一致的各部件原則上可互換、組合。
